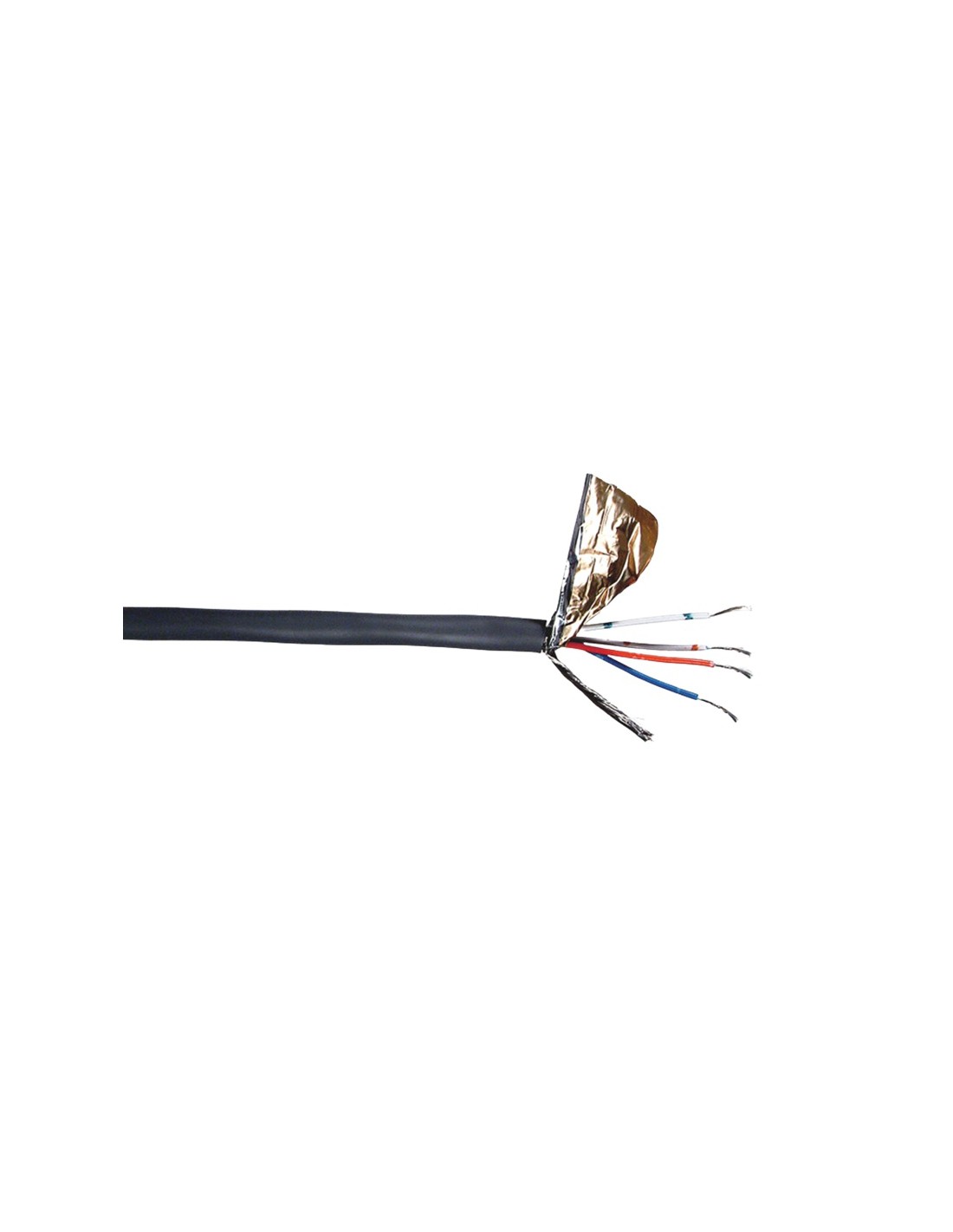

Câble pour RS422

Caractéristiques techniques :

Conducteurs :   7/0-2 fil de cuivre étamé

Isolation :            Polyéthylène plein, suivant le code couleur de Belden. (Voir Données techniques en fin de catalogue).

Disposition :       Deux paires de conducteurs isolés torsadées ensemble, plus un drain de cuivre étamé de 7/0,2 mm. Blindage en bande aluminium/polyester (aluminium face externe) plus tresse de cuivre étamé de 16/7/0.122 mm (2 paires) ou 16/4/0,15 mm (3 paires). Couverture 65 %.

Gaine d’ensemble :        PVC, gris chrome, DE 7,6 mm (2 paires), 7,75mm (3 paires)

Impédance :      100 ohms

Résist.conducteur :         7,8 ohms/100 m

Capacitance :     50 pF/m conducteur à conducteur

89 pF/m conducteur à conducteur + blindage

Poids :  6,5 kg/100 m (2 paires), 6,70kg (3 paires)

Longueur bobine :           500 mètres

Longueur :          Disponible au mètre
